1.1产品特点介绍

本产品采用了数字变频技术，单片机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻，采用大屏幕彩色触摸显示屏，清晰直观、操作简单、显示输出波形。设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：***频耐压装置通用技术条件》***，使用简单方便。主要特点如下：

1.1.1额定电压小于或等于50kV的***频采用单联结构（一台升压器）；大于50kV的***频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器都可单独使用，达到一机多用。

1.1.2电流、电压数据均直接从高压侧采样获得，所以数据准确。

1.1.3智能综合保护功能：不需设置电流电压保护值，仪器能根据试品电容量的大小和试验电压值，计算过压过流保护值，还能对电压电流突变产生保护，所以能捕捉到放电情况。保护动作时间都小于20ms。

1.1.4采用150kv高压线输出，安全、可靠。

1.1.5由于采用了闭环负反馈控制电路，所以输出无容升效应。

1.2***频耐压装置产品规格:表1

1.3***频高压电源通用技术指标

1.3.1输出额定电压：30kV-80kV。不同规格见表1

1.3.2输出频率：自动变频范围：0.1Hz-0.01Hz

1.3.3带载能力：见表1

1.3.4测量精度：≤3%

1.3.5电压正，负峰值误差：≤3％

1.3.6电压波形失真度：≤3％

1.3.7使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

1.3.8输入电源：频率50Hz，电压220V±5%。若是用微型发电机供电，应使用变频发电机，不能用普通发电机，因为普通发电机转速不稳定，会使升压  不正常，损坏仪器。

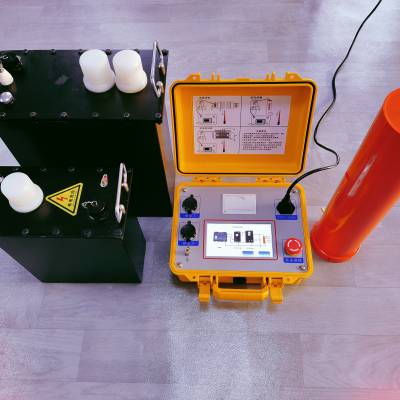

串联***频配置清单：

1, 控制器                      1台

2, ***级升压器            1台

3, ***级升压器            1台

4, 高压连接电缆            2根

5，串联线                     1根

6, 多芯连接电缆            2根

7, 电源线                     1根

8, 放电棒                     1根

9, 接地线                     1根

10, 补偿电容器             1只

11，打印纸                  2卷

12，保险管                  2只
