一、概述

耐压试验控制台是根据国家***行业试验标准而设计的试验设备，其***、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该系列产品是电力、电气行业在试验和调试中需要高电压输出的必需设备，广泛应用于地铁、发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。该产品采用***的微电子处理技术，使用过程可提前进行设置，全中文界面，操作简单明了。参数设定后自动进行升压试验，无须人工干预，自动程度高，可靠性好。

该设备适用于地铁车辆电机、列车上各种高压电器、电子设备、电磁接触器、交流接触器、电线、电缆及其它仪器和各种材料进行抗电强度（耐压）试验，能够考核被试电器、电子设备的绝缘水平和承受内部和外部过电压的能力；

二、主要功能

1.装置具有两种工作模式：自动模式、手动模式；方便用户根据现场情况灵活选择，提高试验速度。

2.装置自带打印功能，可以显示试验电压，试验电流，耐压时间，试验结果。

3.丰富的远程接口。

4.自动升压速率可设定。

5.电压、电流过载自保护。

6.，USB导出数据，方便用户查阅。

7.采用工业级触摸显示屏，使用方便，人机交互更智能。

8.装置内部控制器采用信捷PLC，稳定性更强，抗干扰能力强，无故障率。

9.完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间。

10.具有回零检测功能，回零确定后才可进行试验，***。

11.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

12.超过设定低压电流上限或泄漏电流上***自动切断电压输出，降压回零，并发生报警。

13.精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

14.自动错误诊断，易于发现和解决问题。

15.可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。

16.自动记录设备操作时间及试验数据，64MB大容量存储空间，正常情况下可保存3年历史数据。

17.控制台与外部变压器可随意匹配，可以使用本控制台兼容其他厂家变压装置。

三、技术参数

1.   额定容量：10KVA-300kVA

2.   输出电压：0-300kV

3.   输出电流：33-1000mA；

4.   计时时间：0 ～ 99999 S(任意设置)

5.   测量精度：系统有效值0.5级

6.   工作电源：单相AC380V;50Hz

7.   保护功能：过压、过流、零位启动等保护功能

8.   装置输出波形：正弦波

9.   波形畸变率：输出电压波形畸变率≤1%

10. 工作时间：额定负载下允许连续60min；

11. 温    升：额定负载下连续运行60min后温升≤65K

12. 接地电阻大小：≤0.5Ω。

13. 环境温度：-20℃ - 55℃

14. 相对湿度：≤90%RH

15. 海拔高度:≤3000米

16. 安装场所: 无严重影响绝缘的气体，蒸气，灰尘，污垢，化学性沉积物及其它爆炸

17.    和侵蚀性介质，无振动和颠簸。

四、装置介绍

  定制型通讯接口，。用来读取实时数据及历史数据。

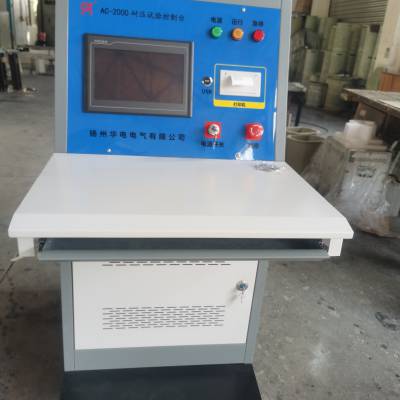

柜体结构采用2mm厚冷轧钢板冲压成型做骨架，表面进行静电喷塑处理（颜色为上图）、高温烘烤等多道表面处理程序，整机坚固耐用美观大方。台上部分：台上操作部分具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。台下底部采用带刹车的万向轮，可移动和固定。焊缝平滑，经表面处理后不会出现堆起凸泡、不均匀现象。箱体焊接无焊渣、缝隙、毛刺，整体外观简洁、美观、精
